DISPOSIÇÃO INTRODUZIDA EM CAIXA DE PASSAGEM CIRCULAR ELÉTRICA

Classificação IPC

Resumo técnico

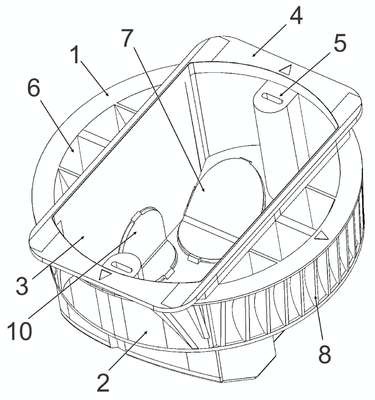

DISPOSIÇÃO INTRODUZIDA EM CAIXA DE PASSAGEM CIRCULAR ELÉTRICA. O presente modelo de utilidade pertence ao setor de equipamentos elétricos, e se refere, mais especificamente, a uma caixa elétrica que possibilita a fixação em bloco estrutural, bloco de concreto e bloco cerâmico sem a necessidade de qualquer tipo de parafuso ou argamassa. O presente modelo de utilidade é em relação as caixas elétricas conhecidas, dispõe de furos alongados no sentido horizontal nas partes superior e inferior às seções onde serão feitas as instalações do chassi do interruptor. Por conta dos furos serem alongados horizontalmente, quando instaladas as caixas na parede, há um alívio de tensões no parafuso que trava o chassi do interruptor na caixa, fazendo com haja menor desgaste do material. As melhorias que a presente patente traz para este mercado são a qualidade superior do material evitando desgaste, esfarelamento e perdas de peças, facilidade de instalação e melhor ajuste do prumo através de sua circunferência côncava e sistema de aletas transversais, paredes laterais com espessura de 2,4mm, tornando a caixa mais resistente e a mais pesada e furos, no fundo da caixa, para passagem de conduítes de 1. Ainda, a presente patente revela um modelo dotado de concavidade, com o objetivo de reduzir o índice de perdas de caixas no momento da instalação, desenvolveu-se a caixa com circunferência em formato côncavo, resultando em alívio de tensões do material e eliminando os desgastes e deformações gerados na instalação. A caixa possui ao longo de sua circunferência côncava, aletas transversais que permitem um melhor ajuste de prumo e esquadro pelo operador durante a instalação. Para evitar a flambagem das paredes laterais da caixa, possui três reforços. Por fim, no fundo da caixa, há seis furos para entrada dos conduítes.
