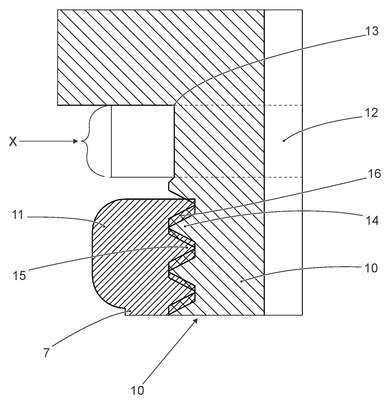

Modelo de Utilidade CONEXÕES DE ENTRADA E DE SAÍDA DE ÁGUA PARA AQUECEDORES A GÁS DE PASSAGEM de RINNAI BRASIL TECNOLOGIA DE AQUECIMENTO LTDA. — IPC E03B 7/07. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONEXÕES DE ENTRADA E DE SAÍDA DE ÁGUA PARA AQUECEDORES A GÁS DE PASSAGEM. As conexões de entrada de água (7) e de saída de água (8) são montadas em um painel (2) inferior de um aquecedor a gás de passagem (1) e apresentam em comum um corpo monobloco (9) dotados, cada um, com um terminal de acoplamento roscado (10), o qual conta com fio de rosca (14) e inovam pelo fato de contarem com trecho de prolongamento tubular (12) nos seus respectivos terminais de acoplamento roscado (10); o trecho de prolongamento tubular (12) está localizado entre o final do fio da rosca (14) e a região inferior (13) do corpo monobloco (9); as conexões de entrada de água (7) e de saída de água (8) sendo produzidas em polímeros como plásticos de engenharia, polietileno - PE, polipropileno - PP, e policloreto de vinila - PVC. O trecho de prolongamento tubular (12) atua como meio para sinalizar o término do fio de rosca (14) gerando-se assim um natural aumento na resistência ao rosqueamento que será percebido pelo montador ao rosquear uma luva comercial metálica (11) no terminal de acoplamento roscado (10) seja na conexão de entrada de água (7) ou ainda na conexão de saída de água (8).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
11/06/2024
RPI 2788
Pedido de patente depositado
#2.1
20/12/2022
RPI 2711
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220111730' em 01/12/2022 14:13 (WB)
