SISTEMA DE VENTILAÇÃO PULMONAR PARA CUIDADOS CRÍTICOS, MICROPROCESSADO, COM ELEMENTOS CONSTITUINTES INTEGRADOS INTERNAMENTE EM BLOCO MANIFOLD E COM INTERFACE GRÁFICA HOMEM-MÁQUINA

Classificação IPC

Resumo técnico

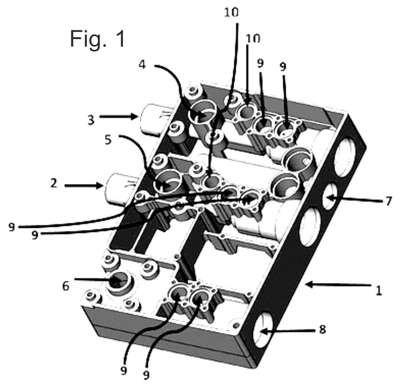

SISTEMA DE VENTILAÇÃO PULMONAR PARA CUIDADOS CRÍTICOS, MICROPROCESSADO, COM ELEMENTOS CONSTITUINTES INTEGRADOS INTERNAMENTE EM BLOCO MANIFOLD E COM INTERFACE GRÁFICA HOMEM-MÁQUINA. A presente invenção pertence ao setor de equipamentos de uso em saúde, referindo-se mais especificamente a um ventilador pulmonar, equipamento de suporte à vida para fornecimento de ar/oxigênio a ser utilizado em saúde humana e veterinária. O presente invento compreende um corpo em bloco Manifold(1) com uma entrada para ar(2) e uma entrada para oxigênio(3), sendo dotado de, ao menos uma unidade de válvula para controle do fluxo e pressão do ar de entrada(4) e válvula para controle do fluxo e pressão do oxigênio de entrada(5), ambas do tipo proporcional atuando com as respectivas bobinas(12), (13) e (14), também ainda com o conjunto de válvulas e bobinas(25); válvula para controle do ar expirado e pressão PEEP(6) do tipo on/off; placa eletrônica(7); orifício(8) para entrada de gás expirado; sensores de entrada(9); sensores de pressão(10); interface gráfica homem-máquina(22); válvulas de alívio(11); orifício(7) de saída. Todo o conjunto encontra-se alocado no gabinete(21), este provido, externamente, de botão liga/desliga(23), do plugue para o cabo elétrico(24), da bateria(24), da placa de controle microprocessada(15), da célula de oxigênio anti sufocamento(16) e dos tubos de conexão à traqueia(18 e 19).
