DISPOSIÇÕES CONSTRUTIVAS APLICADAS EM PALETEIRA PARA TRANSPORTAR PESOS DE AFERIÇÃO

Classificação IPC

Resumo técnico

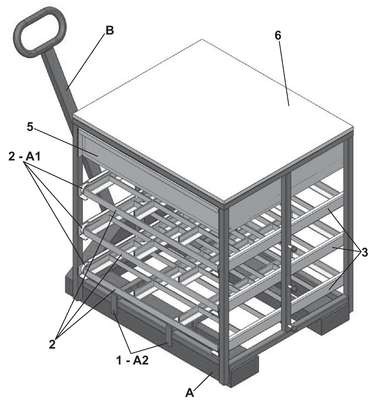

DISPOSIÇÕES CONSTRUTIVAS APLICADAS EM PALETEIRA PARA TRANSPORTAR PESOS DE AFERIÇÃO. Refere-se a presente patente de modelo de utilidade às disposições construtivas aplicadas em paleteira para transportar pesos de aferição, utilizados pela metrologia para calibrar ou aferir a acuracidade de balanças industriais, viabilizando a transferência de grandes quantidades de pesos de diversas dimensões e volumes em um só deslocamento até o local aonde ocorrerá a calibragem ou aferição da balança no interior da indústria, que compreende uma paleteira (B) com garfos paralelos ( A) onde é fixada uma estrutura retangular (1) com reforços estruturais (1 A ) e terminais verticais (1 A1) dotados de furos (1 A2), constituída por prateleiras (2) móveis e vazadas que contem rolamentos ( 2 A1) em suas laterais ( 2 A) para deslizar sob trilhos (3), travadas em uma única posição por meio de uma trava (4) central constituída por uma empunhadura (4 A) em uma extremidade de um eixo (4 B) dotado de mola (4 C) e um limitador (4 D) utilizado para liberar a outra extremidade do eixo ( 4 B) de um orifício ( 2 B1) de uma aba ( 2 B), contendo a estrutura (1) superiormente uma gaveta (5) e um tampo (6).
