DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM QUEIMADOR DE FORNO

IPC Classification

Abstract

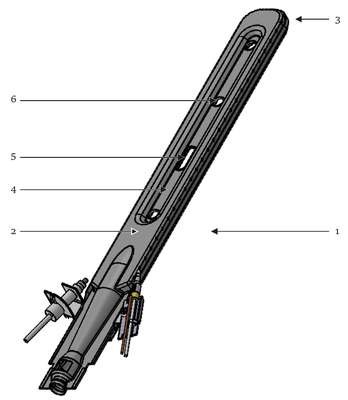

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM QUEIMADOR DE FORNO. Refere-se a um dispositivo queimador utilizado em forno a gás, cujo dispositivo é configurado por uma configuração hibrida, baseada na otimização construtiva combinada entre os queimadores de tipo tubular e de tipo plano, resultando em uma seção de corpo alongado com zona de combustão plana com relevo negativo que compreende os orifícios para queima gás, superando os problemas da técnica obtendo vantagens no desempenho técnico, na fabricação e no uso, com distribuição de calor otimizada e queima de gás nos dois planos do queimador, além de evitar vazamento devido à ausência de emendas e permitir adaptar a modularidade conforme a disposição no forno para reduzir custos de fabricação devido a simplicidade de formato da estrutura.
