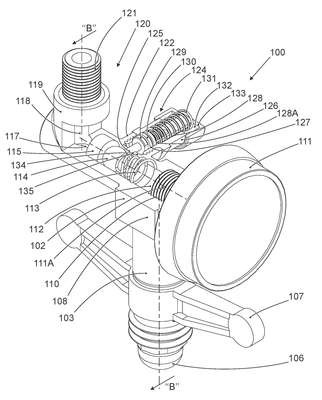

Modelo de Utilidade DISPOSITIVO DE BLOQUEIO AUTOMÁTICO POR EXCESSO DE VAZÃO de VINIGÁS INDUSTRIA E COMÉRCIO DE COMPONENTES PARA GÁS LTDA — IPC F16K 15/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE BLOQUEIO AUTOMÁTICO POR EXCESSO DE VAZÃO.O dispositivo de bloqueio automático por excesso de vazão (100) aqui apresentado objetiva proceder ao bloqueio do fluxo de gás (G) quando o valor de vazão for pouco superior ao valor máximo de consumo em fogões, fornos e outros equipamentos. O dispositivo (100) contando com uma esfera de aço (114) posicionada em um alojamento (112) através do qual o fluxo de gás (G) deve passar. Uma vez o dispositivo de bloqueio automático por excesso de vazão (100) entrando na condição de bloqueio com a esfera de aço (114) devidamente posicionada contra sua sede que é representada por uma arruela de borracha (115) dotada com um canal de passagem central (116), tal condição pode ser revertida pelo acionamento de um dispositivo de desbloqueio (124), que ao ser acionado desloca com seu pino (125) a esfera de aço (114) de sua sede restabelecendo o fluxo de gás (G). O alojamento (112) e o canal central (109) apresentam posicionamento em orientação horizontal.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
19/03/2024
RPI 2776
Pedido de patente depositado
#2.1
04/10/2022
RPI 2700
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220081640' em 08/09/2022 14:03 (WB)
