DISPOSIÇÃO CONSTRUTIVA APLICADA EM MISTURADOR DE SEMENTES DE DUPLA HELICOIDE

Classificação IPC

Resumo técnico

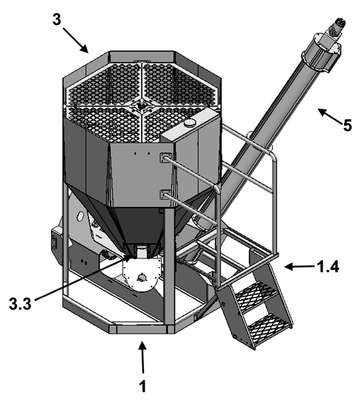

DISPOSIÇÃO CONSTRUTIVA APLICADA EM MISTURADOR DE SEMENTES DE DUPLA HELICOIDE. O presente modelo de utilidade pertence ao setor tecnológico agrícola e se refere, mais especificamente, a um misturador, dotado de chassi (1), conjunto motriz (2), tanque de mistura (3), duplo helicoide de mistura (4) e conjunto de transporte (5), destinado à otimização da homogeneização e processamento de sementes juntamente com substâncias líquidas, sólidas e pastosas, atuando no preparo da semente para o plantio. O chassi (1) trata-se de uma estrutura rígida com objetivo de sustentação dos demais componente do equipamento. O conjunto motriz (2), conforme se observa na figura 2 e 3, consiste em eixo acoplado (2.1) em dois mancais com rolamento (2.2) e engrenagem dupla (2.3), unidos por corrente dupla (2.4) a outra engrenagem dupla (2.5) acoplada a um mancal com rolamento (2.6), direcionada a uma caixa redutora mecânica (2.7) que, por fim, acopla- se pelo eixo (2.8) ao duplo helicoide (4). O tanque de mistura (3) tem por objetivo acomodar as sementes durante a mistura, sendo constituído, preferencialmente, em aço carbono. O duplo helicoide de mistura (4), vide figura 5, é constituído de helicoide central (4.1) fixada ao eixo (4.2) e helicoide externa (4.3).
