CLIPE DE ATERRAMENTO

PublicadaModelo de Utilidade

Dados do pedido

Modelo de Utilidade CLIPE DE ATERRAMENTO — IPC H01R 11/11

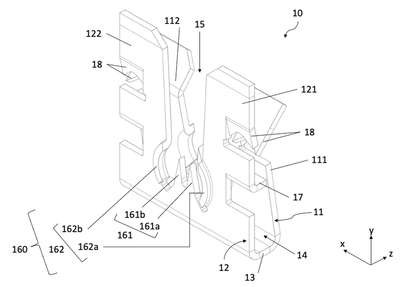

Modelo de Utilidade CLIPE DE ATERRAMENTO — IPC H01R 11/11. Figura publicada pelo INPI na Revista da Propriedade Industrial.

Número

202022016451

Tipo

Modelo de Utilidade

Depósito

18/08/2022

Publicação

27/02/2024

Andamento no INPI

  1. Depósito18/08/22
  2. Publicação27/02/24
  3. Exame
  4. Deferimento
  5. Concessão
  6. Em vigor

Pedido publicado na RPI em 27/02/2024 e já visível a qualquer interessado. Segue para o exame técnico do INPI.

Deixe seu contato e avisamos você

Acompanhamos as publicações do INPI e avisamos assim que houver movimentação neste processo.

Usamos seus dados apenas para este aviso.

Última movimentação publicada pelo INPI: 27/02/2024. Atualizamos a cada nova RPI, publicada semanalmente.

Depositantes e inventores

Depositantes

A. C. (pessoa física)

FR

Ver toda a carteira desta empresa

Inventores

A. G. (pessoa física)

IN

M. B. (pessoa física)

FR

Dados técnicos

Resumo técnico

CLIPE DE ATERRAMENTO.O modelo de utilidade se refere a um clipe de aterramento (10) formado em uma peça monobloco eletricamente condutora tendo uma forma em U elasticamente deformável delimitando uma primeira e uma segunda asas (11, 12) ligadas entre si por uma base (13) nas suas extremidades proximais, em que: - a primeira e a segunda asas (11, 12) e a base (13) definem entre elas uma fenda longitudinal (14) apta a receber por engate uma borda de um suporte e são atravessadas por uma fenda transversal (15) orientada transversalmente à fenda longitudinal (14) e apta a receber por engate um fio terra, - as fendas longitudinal e transversal (14, 15) desembocam de um mesmo lado do clipe (10) de maneira que após o engate da borda do suporte na fenda longitudinal (14), o fio é calçado entre a borda do suporte e o fundo da fenda transversal (15), - uma zona de contato (160) com o fio é praticada no fundo da fenda transversal (15), e compreende um par de pontas (161), solidário de cada asa (11,12), orientado em direção da extremidade distal da asa (11, 12), e configurado de maneira que a ação de engate da borda do suporte na fenda longitudinal (14), o fio tendo sido previamente engatado na fenda transversal (15), provoque uma penetração do par de pontas (161) através da bainha isolante do fio terra até uma configuração de contato elétrico entre a alma eletricamente condutora do fio terra e o par de pontas (16).

Histórico de despachos

Publicações na Revista da Propriedade Industrial (RPI).

Publicação do pedido de patente

#3.1

27/02/2024

RPI 2773

Pedido de patente depositado

#2.1

13/09/2022

RPI 2697

Requerimento de pedido de patente

#2.10

Número de Protocolo '870220074193' em 18/08/2022 13:36 (WB)

30/08/2022

RPI 2695
