DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PORTA DE PAINÉIS DE VIDRO LAMINADO COM MONTAGEM POR MEIO DE CONJUNTO DESLIZANTE PARA SISTEMA DE ABERTURA E FECHAMENTO DE VÃOS

Classificação IPC

Resumo técnico

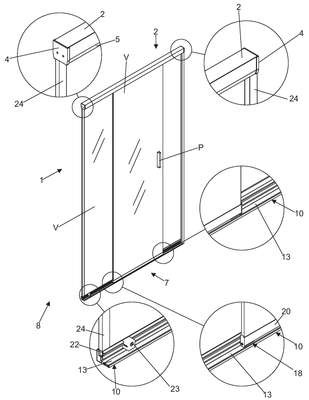

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PORTA DE PAINÉIS DE VIDRO LAMINADO COM MONTAGEM POR MEIO DE CONJUNTO DESLIZANTE PARA SISTEMA DE ABERTURA E FECHAMENTO DE VÃOS. A presente solicitação de patente de modelo de utilidade a uma disposição construtiva introduzida em porta de painéis (1) de vidro laminado (V), a qual é uma solução inventiva voltada para os envidraçamentos de box de banho, proporcionando abertura e fechamento dos vãos com segurança e facilidade de manuseio, por meio da utilização de vidros laminados de segurança, além de possibilitar a abertura e fechamento sem a utilização de roldanas e ou rolamentos. Mais, particularmente, o presente modelo tem o perfil tubular superior horizontal (2) munido de uma estrutura tubular dupla interna (3), que lhe confere maior resistência mecânica, possuindo, ainda, um chumbador superior (4). Ainda, contempla um perfil tubular inferior horizontal (7) com uma estrutura em L (10), a qual possui um trilho inferior (11) para a inserção de um perfil de apoio deslizante (13), sobreposto a conjuntos deslizantes (18). A estrutura em L (10) também compreende um trilho intermediário (15) para receber um batedor inferior (23). Por fim, o presente modelo é composto por um puxador (P) de corpo tubular (26) com extremidade trapezoidal (27), o qual é fechado por tampas de encaixe (28) superior e inferior.
