DISPOSITIVO PARA UTILIZAÇÃO DE GARRAFAS PLÁSTICAS DESCARTÁVEIS COMO RESERVATÓRIO EM PISTOLAS MANUAIS DE PULVERIZAÇÃO

Classificação IPC

Resumo técnico

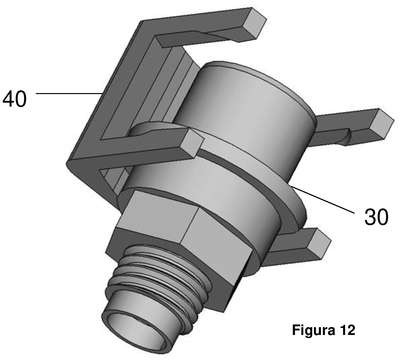

DISPOSITIVO PARA UTILIZAÇÃO DE GARRAFAS PLÁSTICAS DESCARTÁVEIS COMO RESERVATÓRIO EM PISTOLAS MANUAIS DE PULVERIZAÇÃO. Esta invenção trata de um dispositivo que permite utilizar como reservatório de fluido em pistolas manuais de pulverização, garrafas plásticas descartáveis moldadas pelo processo de sopro. O dispositivo é composto de dois elementos: ADAPTADOR (30) e TRAVA (40). O ADAPTADOR (30) faz a união entre uma garrafa e uma pistola de pulverização, provendo um canal para passagem de fluido entre estes. Tem, em uma extremidade, rosca para conexão com a pistola de pulverização. A extremidade oposta é destinada à acoplagem com a garrafa sem uso de rosca. A seção destinada a este encaixe tem perfil liso e é para ser introduzida na abertura da garrafa. A TRAVA (40) é um objeto simétrico em forma de C, com dois pares de garras, um par em cada extremidade. Cada par se conecta ou ao gargalo da garrafa ou à seção apropriada no ADAPTADOR (30). A TRAVA (40) tem como finalidade manter a garrafa presa ao ADAPTADOR (40), garantindo que esta união permaneça firme durante a utilização do equipamento de pulverização.
