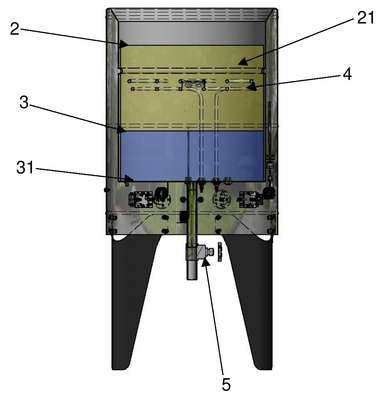

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA APLICADA A SISTEMA DE FIXAÇÃO DE RESISTÊNCIA ELÉTRICA DE FRITADEIRA ELÉTRICA de METALÚRGICA SIEMSEN LTDA — IPC A47J 37/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA APLICADA A SISTEMA DE FIXAÇÃO DE RESISTÊNCIA ELÉTRICA DE FRITADEIRA ELÉTRICA. O presente modelo de utilidade pertence ao setor de máquinas para preparo de alimentos e se refere, mais especificamente, a uma disposição construtiva aplicada a fritadeira elétrica que utiliza óleo e água para a realizar a fritura dos alimentos. Na solução proposta, a fixação da resistência elétrica (4), responsável pelo aquecimento do óleo, é feita na base inferior da cuba interna da fritadeira, que é composta por uma chapa plana (31). Assim, o nípel de vedação (43), composto pela porca de vedação (41) e pelo anel de vedação (42), é localizado na chapa plana (31) da base da zona de camada de água, que permanece a temperatura ambiente durante a operação da fritadeira, não sofrendo dilatação e contração, evitando o afrouxamento do nípel de vedação, o que não prejudica a vedação e aumenta a vida útil do equipamento.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
19/12/2023
RPI 2763
Pedido de patente depositado
#2.1
21/06/2022
RPI 2685
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220049104' em 03/06/2022 16:35 (WB)
