DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA DE DISTRIBUIÇÃO DE CABOS ÓPTICOS

Classificação IPC

Resumo técnico

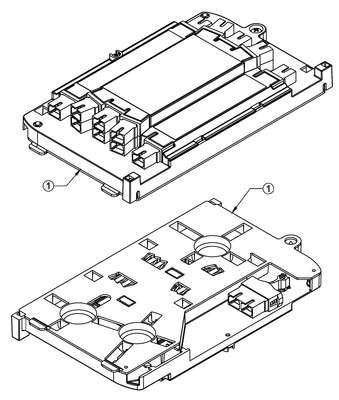

DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA DE DISTRIBUIÇÃO DE CABOS ÓPTICOS. Sendo um conjunto óptico(1) composto de um conjunto acomodação dos splitters bandeja(2); um conjunto adaptadores bandeja(3); dois parafusos do conjunto adaptadores(4); um parafuso de fixação da bandeja(5); um conjunto tampa da bandeja(6); um parafuso da tampa da badeja(7); sendo que o conjunto óptico(1) adapta-se a expansão de redes, nas trocas de splitter e na alimentação do conjunto; ao possui um sistema plug and play permite conexão em outros arranjos compatíveis; de modo que o conjunto acomodação dos splitters bandeja(2) é composto por uma bandeja de acomodação dos splitters(2.1), uma borracha canaleta de dois canais(2.2), um splitter óptico 1x2 desbalanceado(2.3), até cinco splitters ópticos balanceados, podendo ser utilizado 1x4(2.4), 1x8(2.5) ou 1x16(2.6); estando o conjunto composto pelo adaptador óptico do tipo SC duplex sem flange(3.3) e o seu articulador(3.4) o qual é responsável pela alimentação do conjunto óptico(1) e, quando necessário também, a saída de cascateamento; de modo que para o encaixe dos conectores, é possível uma rotação de quarenta e cinco graus para o lado externo do conjunto óptico(1); sendo o conjunto tampa da bandeja(6) composto por uma tampa da bandeja(6.1), um adesivo central(6.2) e dois adesivos laterais(6.3); estando o conjunto tampa da bandeja(6) fixado no conjunto dos adaptadores(3) por meio do parafuso da tampa da bandeja(7) e após fechado, o conjunto óptico(1) é fixo nas CTOs compatíveis pelas abas presentes na região(2A) e pelo parafuso de fixação da bandeja(5), que transpassa a região(2B) e acopla no elemento presente em cada CTO.
