Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA DE DISTRIBUIÇÃO DE CABOS ÓPTICOS de FIBRACEM TELEINFORMÁTICA LTDA — IPC G02B 6/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.

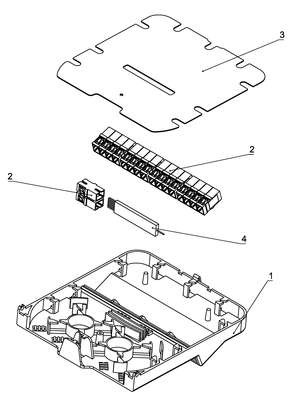

DISPOSIÇÃO CONSTRUTIVA APLICADA A CAIXA DE DISTRIBUIÇÃO DE CABOS ÓPTICOS. Sendo conjunto de bandeja(01), adaptadores(02) tampa(03) e splitter óptico(04) com modularidade para oito assinantes a partir de um módulo de fusão com uma tampa incluindo dez adaptadores e um splitter 1x8; ou modularidade para dezesseis assinantes a partir de um módulo de fusão, com uma tampa(03), incluindo dezoito adaptadores e um splitter 1x16, sendo que a modularidade ocorre por meio da troca da bandeja(01) com oito adaptadores(02) para a bandeja(01) com dezesseis adaptadores(02) por meio de travas(A); sendo que a troca dos módulos é acoplada a outra bandeja por uma trava(A) cujo acionamento promove a montagem e desmontagem do conjunto e também do acesso aos adaptadores e conectores; de modo que está previsto a acomodação de até dezesseis adaptadores SC para os assinantes(B) e dois adaptadores(C) para entrada e saída de sinal dos splitter, sendo do tipo splitter balanceado 1x8 ou 1x16; e tipo Splitter desbalanceado para realização de cascateamento do sinal óptico(D); de modo que para o aumento da capacidade é realizado a desconexão dos assinantes nas conexões(IN/OUT), e realizado o desacoplamento da trava(A) com a substituição por um módulo de dezesseis assinantes e a realização das devidas conexões; sendo que a tampa(03) permite a proteção da maioria dos adaptadores e conectores que ficarão conectados a bandeja(E) coexistindo o sistema de fechamento e abertura(F) que dispensa uso de ferramentas.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
05/12/2023
RPI 2761
Pedido de patente depositado
#2.1
14/06/2022
RPI 2684
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220046803' em 27/05/2022 16:38 (WB)
