DISPOSIÇÃO INTRODUZIDA EM GARRAS DE EQUIPAMENTO DE IÇAMENTO DE CARGAS UNITIZADAS POR MEIO DE CINTAGEM

Classificação IPC

Resumo técnico

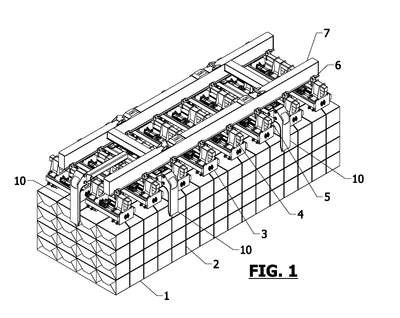

DISPOSIÇÃO INTRODUZIDA EM GARRAS DE EQUIPAMENTO DE IÇAMENTO DE CARGAS UNITIZADAS POR MEIO DE CINTAGEM. O presente modelo revela uma disposição introduzida em garras para elevação de cargas unitizadas (1), unidas por meios de cintagem (2) utilizado para elevação e movimentação da carga (1), sendo que a forma ou disposição construtiva curvilínea e assimétrica de ditas garras do dispositivo de içamento minimiza os danos causados aos meios de cintagem durante a movimentação da carga (1), onde o modelo compreende pares de garras (33) de içamento, formados por uma garra externa (34) e uma garra interna (35), com uma superfície curvilínea, sendo ditas garras (34,35) assimétricas entre si, formando uma curva contínua (30) ao longo do par de garras (33), uma vez que ditas garras (34,35) se movem em direções opostas, até o encontro entre as mesmas, deixando espaço suficiente para acomodação do meio de cintagem (2), sendo que o içamento da carga (1) de fardos unitizados (11) se dá pela utilização de dois pares de garras (33) de içamento assimétricos e curvilíneos em cada bloco (3) de garras com geometria otimizada (30) para redução de danos causados aos meios de cintagem (2), com ajustes que permitem a acomodação correta do dispositivo à carga, com acionamento elétrico, hidráulico ou pneumático.
