DISPOSIÇÃO CONSTRUTIVA APLICADA EM IMPLEMENTO AGRÍCOLA PARA LIMPEZA DE DEJETOS E DIRECIONAMENTO DE TRATO PARA GADO EM CONFINAMENTO

Classificação IPC

Resumo técnico

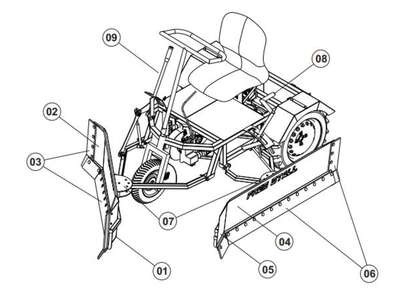

DISPOSIÇÃO CONSTRUTIVA APLICADA EM IMPLEMENTO AGRÍCOLA PARA LIMPEZA DE DEJETOS E DIRECIONAMENTO DE TRATO PARA GADO EM CONFINAMENTO. O presente modelo de utilidade revela um aperfeiçoamento em um implemento agrícola do tipo veículo limpador de dejetos e direcionador de trato que possui duas lâminas, uma na dianteira (1) com torções laterais (2) e borracha afixada (3), e outra na lateral esquerda (4) com torção lateral (5) e borracha afixada (6), sendo que ambas são movimentadas para cima e para baixo através de um sistema de alavancas, ou ainda, para os lados através de sistema de disco rotativo meia lua (7) com três posições manualmente escolhidas através de travamento por pinos, sendo que a lâmina direcionadora lateral é acoplada ao lado esquerdo do implemento, juntamente à sua alavanca (8), enquanto que a lâmina raspadora frontal é acoplada na dianteira do implemento, e o seu sistema de alavanca (9) consta do lado direito do operador, sendo que a lâmina raspadora frontal possui uma borracha afixada em toda a parte inferior e em ambas as laterais de suasuperfície, e a lâmina direcionadora lateral conta com a borracha afixada em toda aparte inferior e na lateral esquerda apenas, pois faz contato direto com o trato.
