DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE ANGULADOR PARA BRAÇO DE LUMINÁRIA

Classificação IPC

Resumo técnico

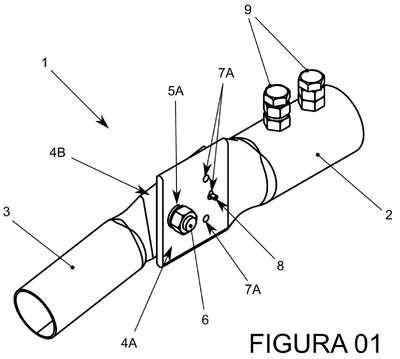

DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE ANGULADOR PARA BRAÇO DE LUMINÁRIA. O presente modelo de utilidade pertence ao setor de estruturas para dispositivos de iluminação e se refere, mais especificamente, a um suporte angulador para braço de luminária, com ajustes no ângulo de inclinação pré-determinados que tem por finalidade facilitar a instalação de uma luminária próxima ao ângulo ótimo de trabalho através da seleção de um dos possíveis ângulos de instalação pré-determinados no suporte; bem como, simplificar o processo de fabricação, reduzindo o custo final do produto, mantendo a robustez e a precisão necessárias no dispositivo. O presente modelo de utilidade compreende um suporte angulador (1) composto por um tubo anterior (2) e um tubo posterior (3), os quais são articulados entre si, através de superfícies planas e paralelas (4A e 4B), conformadas nas extremidades contíguas dos próprios tubos (2 e 3); sendo que as superfícies planas e paralelas (4A e 4B) são dotadas de furos coincidentes (5A e 5B), articuladas por parafuso com porca (6), e, providas de furos de pré-determinação angular (7) com elemento de travamento (8); sendo, ainda que, o tubo anterior é dotado de parafusos (9), ditos de fixação ao braço de iluminação junto ao poste (não ilustrado); sendo ainda que, a articulação entre os tubos anterior (2) e posterior (3) se dá pela justaposição entre as superfícies planas (4A e 4B) mediante a junção pelo parafuso com porca (6), sendo que os furos anguladores (7A e 7B), quando coincidentes entre si, são passíveis de determinar um ângulo entre os tubos (2) e (3), mantido pelo elemento de travamento (8).
