CONCENTRADOR EM TÚNEL RADIAL PARA MINERAÇÃO A SECO

Classificação IPC

Resumo técnico

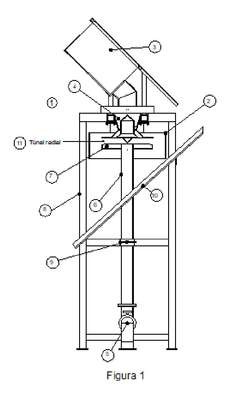

CONCENTRADOR EM TÚNEL RADIAL PARA MINERAÇÃO A SECO. Trata-se de CONCENTRADOR EM TÚNEL RADIAL PARA MINERAÇÃO A SECO (1). Dito concentrador (1) pertence ao setor técnico de equipamentos para mineração e é composto, essencialmente, pela capa circular abafadora de poeira (2), conjunto separador de grossos (3), bocal alimentador de sólidos (4), sistema de insuflamento de ar (5), bocal de entrada de ar (6), câmaras coletoras (7), elementos da estrutura de apoio (8), prendedor em U (9) e placa defletora (10) de rejeito. Seu funcionamento dá-se com o lançamento de materiais sobre o conjunto separador de grossos, sendo os passantes, distribuídos, como cortina circular, pelo alimentador de sólidos, no túnel radial, daí, o insuflamento de ar os deslocam radialmente até as câmaras de coleta que separam e coletam as partículas de interesse, dispensando os refugos. Este modelo consome pouca energia e apresenta, como novidade, a dispersão radial, em plano horizontal e em múltiplas distâncias, de todas as partículas processadas por ele, o que também traz a melhoria funcional de elevar a eficiência de separação e a eficácia de retenção das partículas de interesse, especialmente quando processadas partículas pertencentes, simultaneamente, a diversos grupos de tamanhos e densidades.
