DISPOSIÇÃO CONSTRUTIVA APLICADA A CONECTOR DE FIBRA ÓPTICA REFORÇADO

Classificação IPC

Resumo técnico

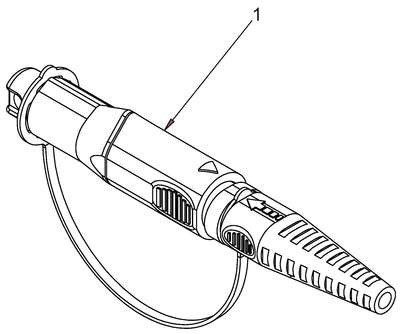

DISPOSIÇÃO CONSTRUTIVA APLICADA A CONECTOR DE FIBRA ÓPTICA REFORÇADO. Sendo bota do conector(1.2) com ranhuras para aderência no manuseio do operador e flecha indicativa para empurrar e encaixe no corpo do conector(1.3), e no interior, existem duas travas que impede sua rotação auxilia na fixação da alça(1.10); de modo que o termo contrátil(1.2); estando o corpo do conector(1.3) formatado para passar o cabo óptico por seu interior travando-o com o termo contrátil(1.2) e promovendo acabamento com a bota do conector(1.1), aloja a mola (1.4), aloja o desacoplador (1.5), aloja o conjunto do ferrolho de corpo estendido(1.7) com o anel de crimpagem(1.6), e aloja dois anéis o?ring(1.8); de modo que o conjunto do ferrolho de corpo estendido(1.7) é um conjunto de ferrolho por onde a fibra óptica passa para realizar a conexão com outro conector possuindo o corpo estendido estando a tampa do conector(1.9) protegendo o conector de fibra óptica reforçado(1), possui o sistema de trava plug and play, sendo que o corpo do conector(1.3) ou a tampa do adaptador(2.1) ao serem encaixados no corpo do adaptador(2.2), as duas travas atuam podendo ser impedido o movimento dessas duas travas para liberar a peça encaixada pelo desacoplador(1.5); de modo que no lado oposto, coexiste uma rosca para a porca(2.5) para rosqueamento e travamento do corpo do adaptador(2.2) na caixa onde for instalada, e nessa mesma região coexistem duas travas que fixam o corpo do adaptador SC(2.8), que fixam o sleeve(2.6) e o click do adaptador SC(2.7); sendo a alça(2.9) encaixada numa extremidade no corpo do adaptador(2.2) e a outra extremidade na tampa do adaptador(2.1) para manter pendurada quando removida do corpo do adaptador(2.2); de modo que o conector de fibra óptica reforçado(1) ao ser encaixado no adaptador de fibra óptica reforçado(2), é constituídos o conjunto de fibra óptica reforçado(3).
