Modelo de Utilidade RALO SIFONADO INVISÍVEL de GIOFER INDUSTRIA E COMERCIO LTDA ME — IPC E03F 5/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Número
202022000896
Tipo
Modelo de Utilidade
Depósito
18/01/2022
Publicação
01/08/2023
Carta-patente disponível
Temos o documento oficial completo deste processo, publicado pelo INPI.

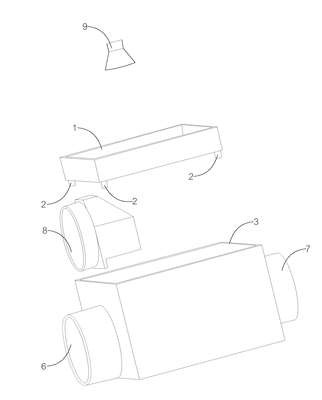

RALO SIFONADO INVISÍVEL. O presente pedido de patente de modelo de utilidade é pertencente a ao setor da Construção Civil, mais especificamente trata de um ralo que possui saída lateral para cano de Ø50mm, o que possibilita a instalação em lajes, sacadas, etc., sem a necessidade de adaptações. Provido de uma entrada lateral opcional para tubo Ø40mm se necessário, possibilitando acoplar a essa entrada lateral a saída de uma pia, lavabo, água de área externa ao box e outros. Compreendido por tampa (1) de formato quadrado onde será instalado o próprio piso/revestimento no seu interior, sendo a tampa (1) provida de quatro pinos (2) posicionadores em sua parte inferior, dotado de caixa coletora (3) de formato quadrado, dotado de quatro nervuras internas (4) de apoio e localização da tampa (1), provida de pinos (5) em sua base posicionados de forma equidistante, uma de suas faces laterais possui uma entrada opcional (6), para tubo de 40mm podendo ser utilizada de acordo com a necessidade da instalação, a lateral oposta possui uma saída de Ø50mm (7), local onde será montado o sifão (8) para o sistema anti-cheiro, o sifão (8) possui formato piramidal, provido de aba interna que forma uma parede perpendicular com o eixo do tubo, e uma ventosa produzida em silicone (9) de formato cônico para remoção da tampa (1).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
01/08/2023
RPI 2743
Pedido de patente depositado
#2.1
15/03/2022
RPI 2671
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220004440' em 18/01/2022 08:59 (WB)
