Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM REFLECTÔMETRO ÓPTICO PARA TESTE DE INTEGRIDADE DE REDES DE FIBRA ÓPTICA — IPC B24B 13/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 17/01/2022, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

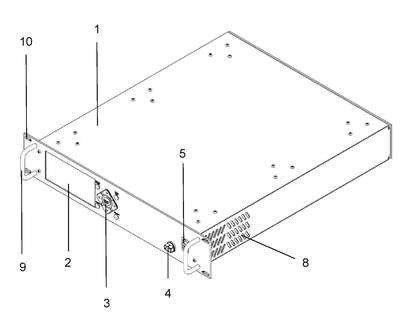

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM REFLECTÔMETROÓPTICO PARA TESTE DE INTEGRIDADE DE REDES DE FIBRA ÓPTICA. Objeto deste Modelo de Utilidade, compreendendo um gabinete (1) para montagem em racks de equipamentos de telecomunicações, onde destacam, em seu painel frontal, um visor de cristal líquido (2) para visualização do gráfico referente aos pulsos de retorno, umconjunto de botoes de comando (3) da OTDR, uma conexão do tipo SC-PC (4) para OTDRs, 2 conexões do tipo RJ45 (5), alças de apoio (9) para mover o gabinete, orifícios para fixação por parafusos (10)e, em seu painel posterior, um conector para alimentação (6) e duas unidades de ventilação (7) do gabinete que trabalham com o fluxo de ar facilitado pelas janelas laterias (8). Um dos objetivos do Modelo de Utilidade aqui proposto consiste em prover uma nova disposição construtiva para uma unidade de testes do tipo OTDR (reflectômetro óptico no dominio do tempo) de modo a permitir a sua instalação em racks empregados nos sistemas de telecomunicações, visando o monitoramento da integridade do cabeamento óptico em tempo real, emitindo alertas em casos de problemas de indiponibilidade do sinal de transmissão
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
15/04/2025
RPI 2832
Arquivamento - Art. 33 da LPI
#11.1
28/01/2025
RPI 2821
Publicação do pedido de patente
#3.1
01/08/2023
RPI 2743
Pedido de patente depositado
#2.1
22/02/2022
RPI 2668
Requerimento de pedido de patente
#2.10
Número de Protocolo '870220004423' em 17/01/2022 21:53 (WB)
