DISPOSIÇÃO CONSTRUTIVA EM CONECTOR HUB PARA MONTAGEM RÁPIDA DE CABEAMENTO ELÉTRICO EM LUMINÁRIAS VIÁRIAS PADRÃO LED E SIMILARES

Classificação IPC

Resumo técnico

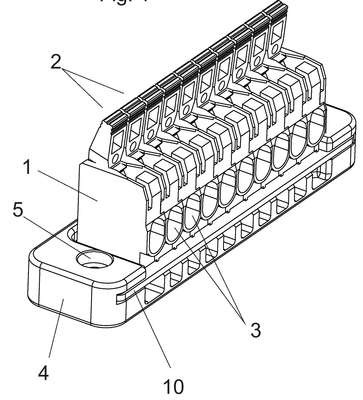

DISPOSIÇÃO CONSTRUTIVA EM CONECTOR HUB PARA MONTAGEM RÁPIDA DE CABEAMENTO ELÉTRICO EM LUMINÁRIAS VIÁRIAS PADRÃO LED E SIMILARES. Com fins a acelerar e facilitar montagem de cabos elétricos no sistema, compreende o conector [1] dotado de alavancas [2] de desarme e travamento dos cabos através de possuem travas tipo guilhotina secantes aos orifícios [3] de inserção desses cabos elétricos [k1], sendo que esse conector [1] remonta-se concentricamente no suporte [4] retangular, dotado de orifícios [5] para inserção dos parafusos de fixação, sendo que o suporte [4] possui uma pluralidade de canaletas [6] paralelas, coincidentes com os pinos de contato [7] do conector [1], alojando-os, sendo ditas canaletas [6] com paredes mais baixas que a altura/espessura do suporte [4], formando a depressão central [8], niveladas sob um par de ranhuras [9] do suporte [4] onde se insere a placa [10] de contato dotada de circuito impresso e sobre seus orifícios [11], são inseridos os pinos [7] de soldagem do conector [1], sendo que a placa [10] maior que o conector [1] em sua largura, encaixando-se nas ranhuras [9] de modo que o conector fica concentricamente posicionado na depressão [8] do suporte [4] e as cabeças dos parafusos de fixação se inserem nas respectivas aberturas dos orifícios [5] conectando-se no contato metálico [12] de aterramento da placa [10] sobre massa do corpo [C] da luminária.
