CABEÇOTE MÓVEL DE DUPLA ROTAÇÃO COM SISTEMA DE TRANSMISSÃO POR CONJUNTO DE ENGRENAGENS, ATUANDO POR MOTOR HIDRÁULICO

Classificação IPC

Resumo técnico

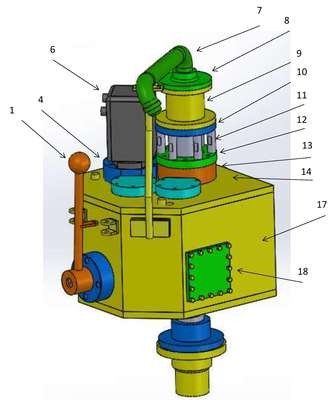

CABEÇOTE MÓVEL DE DUPLA ROTAÇÃO, COM SISTEMA DE TRANSMISSÃO POR CONJUNTO DE ENGRENAGENS, ATUADO POR MOTOR HIDRÁULICO. Compreendido por uma estrutura externa fechada, isolada, composta por motor hidráulico, tampas, mancais e retentores, internamente compostos por um conjunto mecânico formado por rolamentos, eixos, engrenagens, braços e alavancas. Possui um eixo principal cilíndrico, vazado para passagem de fluidos internos, estruturando e alinhando o conjunto, possui três eixos secundários, sendo dois estriados e engrenados e um engrenado, com a finalidade de determinar a relação de transmissão. A transmissão possui duas relações 1:1,33 (ampliação) e 11,53:1 (redução) gerando duas velocidades, alta rotação (750 á 1050 RPM) e baixa rotação (0-65 RPM). A troca de velocidades é realizada manualmente através de uma alavanca externa e braços interno. A alavanca possui um dispositivo de trava, evitando a troca por acidentes. A lubrificação do conjunto ocorre por imersão em óleo de transmissão. O conjunto é fixado em máquinas e equipamentos de perfuração de solo e rochas, utilizados em diversas atividades na área de engenharia civil, mineração e geologia.
