SISTEMA DE FREIO PARA EIXOS ACIONADOS

Classificação IPC

Resumo técnico

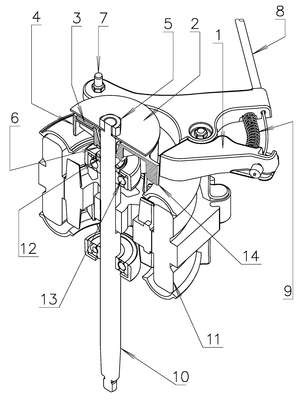

SISTEMA DE FREIO PARA EIXOS ACIONADOS.Refere-se a um sistema de frenagem solidário ao eixo do motor, para centrífugas de roupa. O motor ( 11 ) possui um rolamento ( 13 ), onde fica apoiada a arruela de deslize ( 12 ), sobre a qual localiza-se a mola ( 6 ), responsável por empurrar o suporte ( 4 ) e as pastilhas ( 3 ) contra o disco de freio ( 2 ), que por sua vez é fixado ao eixo ( 10 ) através do elemento de fixação ( 5 ). Ao ser acionado e girar o eixo ( 10 ), todo o conjunto de freio é rotacionado junto ao mesmo.O conjunto de freio é acionado pelo atuador ( 1 ), que é fixado no suporte do motor ( 7 ) e fica recolhido enquanto a centrífuga trabalha. Quando a tampa da centrífuga é aberta ou o ciclo é finalizado, libera-se o cabo ( 8 ), e a mola ( 9 ) empurra o atuador ( 1 ), que ao girar no eixo, tem sua extremidade posicionada próxima ao suporte ( 4 ), encaixando-se à trava ( 14 ) existente no mesmo. Ao travar o movimento do suporte ( 4 ), as pastilhas ( 3 ) existentes no mesmo criam fricção contra o disco de freio ( 2 ), que conectado ao eixo ( 10 ) ainda em movimento, realiza o ato de frenagem parando todo o sistema.
