DISPOSIÇÃO INTRODUZIDA EM CONJUNTO DE MÚLTIPLAS TOMADAS ELÉTRICAS DE PAREDE

Classificação IPC

Resumo técnico

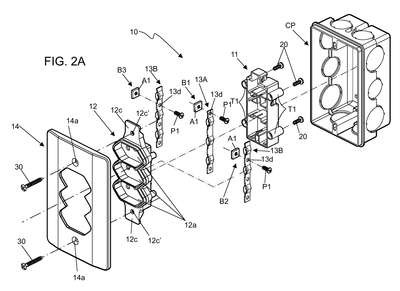

DISPOSIÇÃO INTRODUZIDA EM CONJUNTO DE MÚLTIPLAS TOMADAS ELÉTRICAS DE PAREDE. Dito conjunto de múltiplas tomadas elétricas (10) compreendendo base (11) e sobretampa (12), sendo a base (11) receptora de terminais de contato (13); dita base (11) e sobretampa (12) sendo fixadas entre si por meio de parafusos (20) compondo o conjunto (10) que, por sua vez, é instalado na caixa de passagem (CP) e complementado por placa de acabamento (14). A base (11) possuindo três nichos (N1), (N2) e (N3) para o alojamento de bornes de ligação (B1), (B2) e B3) dos cabos elétricos (C1), (C2) e (C3); ditos nichos (N2) e (N3) possuem rasgos longitudinais (R1)/(R1?)/(R1??) que são alinhados à rasgos (R2)/(R2?)/(R2??) praticados numa aleta transversal central (11e) e a rebaixos longitudinais (R3)/(R3?)/(R3??) praticados na face interna da parede (11b). O alinhamento de cada conjunto de rasgos (R1)/(R2)/(R3); (R1?)/(R2?)/(R2??) e (R1??)/(R2??)/(R3??) é passível de receber o encaixe de um correspondente terminal de contato (13A) e (13B); a sobretampa (12) é configurada por três nichos de três pinos (12a); dita sobretampa (12) prevê um ressalto (12d) na face posterior com formato periférico idêntico ao formato periférico do receptáculo (11a) para justaposição entre ambos e correto alinhamento das projeções (12b) nos membros tubulares (T1); os cabos elétricos (C1), (C2) e (C3) são posicionados nos bornes (B1),(B2) e (B3) e são mantidos distanciados (d3) da parede de fundo (20) da caixa de passagem (CP).
