CAPA ISOLANTE DE TERMINAIS

Classificação IPC

Resumo técnico

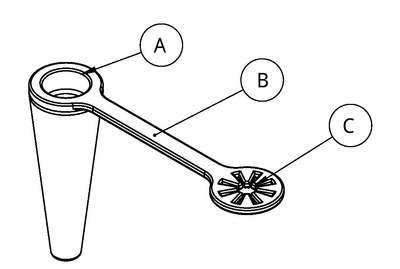

CAPA ISOLANTE DE TERMINAIS. O presente modelo de utilidade refere-se à um dispositivo do segmento de materiais elétricos capaz de isolar terminais que apresentem conectores em sua extremidade. O dispositivo, composto por uma capa (A), uma haste flexível (B) e um prendedor (C), é inserido em um cabo (E) que apresente um terminal conector (D1, D2 e D3) e possuí como finalidade isolar a parte metálica do terminal conector, minimizando os riscos de choque elétrico de quem está manuseando o cabo. A capa isolante apresenta uma posição de operação, quando fica inserida no conector (D1, D2 e D3) ou quando está suprimida, em que o prendedor (C) mantém a capa nas proximidades do conector (D1, D2 e D3) através da haste flexível (B). A diferença do presente dispositivo está relacionada a: ausência materiais metálicos e sistema de trava sobre o conector, aumentando a robustez e inviabilizando a passagem de corrente elétrica no dispositivo.
