RECIPIENTE COM TAMPA MOVIMENTADA POR PEDAL ATRAVÉS DE CABOS E SISTEMA QUADRILÁTEROS EXTENSIVOS E CONTRATIVOS

Classificação IPC

Resumo técnico

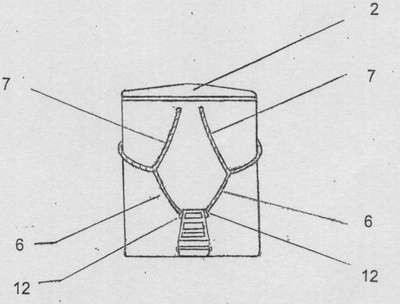

RECIPIENTE COM TAMPA MOVIMENTADA POR PEDAL ATRAVÉS DE CABOS E SISTEMA QUADRILÁTEROS EXTENSIVOS E CONTRATIVOS. O presente modelo utilidade, que possibilita e simplifica a transmissão do movimento do pedal (9) para a movimentação da tampa (2) do recipiente (1), utilizando-se do sistema quadrilátero, sistema este de transmissão e conversão direcional do esforço, que movimenta os cabos de movimentação da alavanca da tampa (11) que tracionam a alavanca da tampa (3) e por fim promove a abertura da tampa (2) do recipiente (1). O dito recipiente com tampa movimentada por pedal é composto de base de apoio do pedal (15) que, através do ponto de rotação do pedal (10), dá suporte ao pedal (9) para que possa ser acionado o sistema quadrilátero, que elimina grande parte do atrito e ainda consegue suportar maiores esforços por utilizar-se de cabos tracionáveis, que são os semi-cabos superior (7) e os semi-cabos inferior (6) que tracionam o cabo de movimentação da alavanca da tampa (11).
