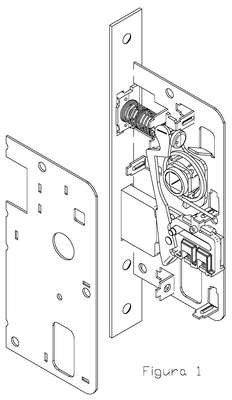

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA APLICADA EM LINGUETA, TRAVA DA LINGUETA, MOLA DA LINGUETA, ESTOJO E TAMPA DE FECHADURAS de SOPRANO INDÚSTRIA ELETROMETALÚRGICA EIRELI — IPC G08G 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA APLICADA EM LINGUETA, TRAVA DA LINGUETA, MOLA DA LINGUETA, ESTOJO E TAMPA DE FECHADURAS. O presente modelo de utilidade refere-se a uma nova disposição construtiva aplicada em lingueta, trava da lingueta, mola da lingueta, estojo e tampa de fechaduras, facilitando a fabricação de componentes e manutenção de moldes, máquinas e equipamento, bem como tornando viável e produtiva a sua automatização no processo de montagem, gerando menor uso de matéria-prima, menos emissões, menores estoques, reduzindo custos de montagem, etapas do processo produtivo e facilitando a assistência técnica do produto no cliente final. O objetivo do presente modelo de utilidade a utilização de uma trava da lingueta (3) essencialmente simétrica, em peça única, provida de face frontal que apresenta uma área plana (4), dotada na região intermediária de um apêndice (5), guias lineares inferiores (6) que permitem a criação do recorte angular (7), cujo espaçamento depende do tipo da região posterior (2A ou 2B) da lingueta (1) proporcionando um perfeito alinhamento entre as peças do subconjunto. A face posterior da trava da lingueta (3) apresenta guia da trava (8). A montagem do subconjunto formado pelas linguetas (1), trava da lingueta (3) e a mola (16) ocorre de forma automatizada, permitindo que a região posterior das linguetas (2A e/ou 2B) recepcione a trava da lingueta (3) através da introdução do apêndice (5) na área vazada (9) juntamente com a mola (16), concomitantemente os guias lineares inferiores (6) ocupam os recortes angulares (12). Quando o subconjunto formado pelas linguetas (1), trava da lingueta (3) e a mola (16), é introduzido no interior do estojo (17) o guia do estojo (15) ocupa o rasgo (18), permitindo que os guias frontais da tampa (10) sejam ancorados nos rasgo (19) da tampa (20), permitindo o sistema ter um duplo guiamento linear horizontal mais eficiente e preciso em ambos os lados da lingueta (1).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
14/02/2023
RPI 2719
Pedido de patente depositado
#2.1
28/09/2021
RPI 2647
Requerimento de pedido de patente
#2.10
Número de Protocolo '870210069995' em 02/08/2021 10:53 (WB)
