CORTADOR ELÉTRICO ACIONADO POR MOTOR DE ROTOR EXTERNO SEM ESCOVAS

Classificação IPC

Prioridades unionistas

Resumo técnico

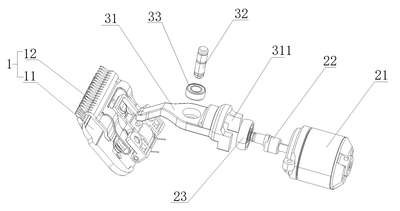

CORTADOR ELÉTRICO ACIONADO POR MOTOR DE ROTOR EXTERNO SEM ESCOVAS.O presente pedido de patente de modelo de utilidade divulga um cortador elétrico acionado por um motor de rotor externo sem escovas, compreendendo um conjunto de cabeça de corte, um conjunto de motor e um conjunto de transmissão de haste oscilante; O conjunto da cabeça de corte inclui uma lâmina fixa e uma lâmina móvel montada na lâmina fixa; O conjunto de motor inclui um motor de rotor externo sem escovas, um eixo de saída excêntrico e um rolamento esférico; O conjunto de transmissão de haste oscilante é montado entre o conjunto de cabeça de corte e o conjunto de motor que incluium pino de posicionamento, e uma haste oscilante de transmissão encaixado no pino de posicionamento e giratório sobre o pino de posicionamento, a extremidade da haste oscilante de transmissão correspondente ao conjunto de motor forma uma abertura de acionamento para acomodar o rolamento esférico, e a extremidade da haste oscilante de transmissão correspondente ao conjunto de cabeça de corte é utilizada para acionar o movimento da lâmina móvel. O modelo de utilidade é simples e de estrutura razoável, utilizando motor de rotor externo sem escovas, aumentando o torque de saída na mesma velocidade, reduzindo efetivamente o aumento de temperatura da cabeça de corte, e pode conseguir acionamento direto, reduzindo o ruído, enquanto o uso de rolamento esférico, como saída do motor e o ponto pivô da conexão dahaste oscilante pode reduzir o desgaste.
