DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PINHÃO PARA DERRIÇADEIRA

Classificação IPC

Resumo técnico

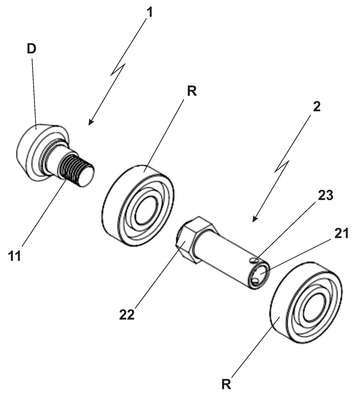

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PINHÃO PARA DERRIÇADEIRA. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em pinhão para derriçadeira, pertencente ao setor técnico mecânico com aplicação na área de agricultura, mais particularmente trata-se se um pinhão bipartido que faz parte do conjunto coroa/pinhão e trabalha engrenado por dentes na coroa, que podem ser tanto internos quanto externos, utilizados na transmissão de rotação em geral de derriçadeira, mas também acessórios como: capinadeira, ponteira com lâmina de corte, esqueletadeira, podador de cercas vivas entre outros. O pinhão para derriçadeira e outros acessórios, é dividido em duas partes formando o corpo de transmissão (1), cilíndrico, com dentes (D) seguido de assentamento de um rolamento (R) e na extremidade oposta, de uma rosca (11) externa de acoplamento e fixação no corpo adaptador (2), onde são feitas usinagens de diferentes perfis através de um furo passante central (21) com rosca interna na extremidade de união das duas peças, seguido de um corpo sextavado externo (22) para o aperto das roscas e um diâmetro para assentamento de um segundo rolamento (R), tornando-se um conjunto único e contém ainda um rebaixo interno para encaixe do diâmetro do eixo cardan, e um furo transversal (23) para facilitar a troca do mesmo.
