DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ARTICULAÇÃO PARA SUSPENSÃO DE PULVERIZADORES AGRÍCOLAS

Classificação IPC

Resumo técnico

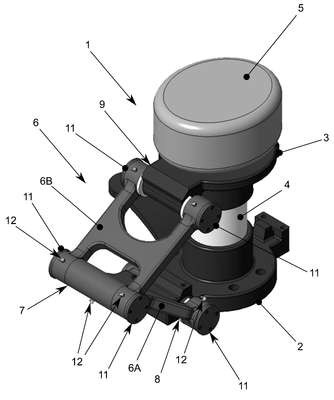

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ARTICULAÇÃO PARA SUSPENSÃO DE PULVERIZADORES AGRÍCOLAS. O modelo de utilidade trata de uma disposição construtiva introduzida em articulação para suspensão de pulverizadores agrícolas, situado no setor tecnológico de disposições para suspensões elásticas, com amortecedor a ar, para pulverizadores agrícolas, sendo que objetiva prover mais robustez ao mecanismo articulado, eliminando as folgas e o desgaste das peças, aumentando a vida útil do sistema de articulação e sem a necessidade de ajustes; bem como, maior estanqueidade da lubrificação, aumentando a produtividade, pleo maior tempo entre cada parada para lubrificação; além de reduzir o custo de manutenção. Assim sendo, caracteriza-se por uma estrutura (1) com uma base inferior (2), e, uma base superior (3), interligadas por um par de braços articulados (6), sendo um inferior (6A) provido de formato em Y, e, o braço superior (6B), de formato em H, os quais são articulados pelo eixo (7); sendo que o braço (6A) possui extremidade articulada com a base (2) pelo eixo (8), e, o braço (6B) apresenta a extremidade superior interligada à base (3) pelo eixo (9); sendo que os eixos (7), (8) e (9) são interligados aos braços, inferior (6A) e superior (6B), por meio de rolamentos blindados (10), posicionados nas regiões reforçadas (11), junto as quais, posicionam-se conexões de lubrificação (12).
