DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DECAPADOR DE CAPA DE CABO ÓTICO

Classificação IPC

Resumo técnico

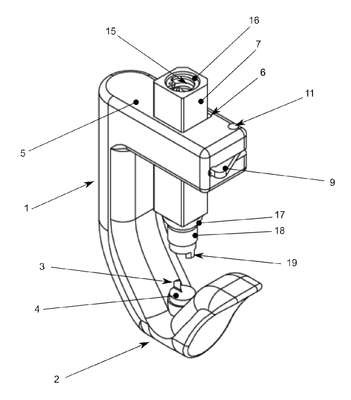

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DECAPADOR DE CAPA DE CABO ÓTICO.O presente modelo de utilidade pertence ao setor tecnológico de ferramentas manuais de corte utilizadas na instalação de equipamentos de telecomunicações e se refere, mais especificamente, a uma disposição construtiva introduzida em decapador de capa de cabo ótico, a qual tem por objetivo facilitar para o usuário o manuseio da ferramenta na realização corte da capa do cabo ótico, abrindo longitudinalmente a capa do cabo ótico em dois lados opostos, sem danificar o tubo loose. O modelo de utilidade compreende um decapador de capa de cabo ótico composto pelo corpo principal (1), o qual é dotado, na parte inferior, de um perfil em V (2) provida de uma lâmina inferior (3) com suporte (4), e, na parte superior, de uma porção retilínea (5), a qual é dotada de uma cavidade (6) onde posiciona-se um eixo externo (7) dotado de uma lateral dentada (8), interligada a uma trava (9), com mola (10) e pino de articulação (11), o qual está posicionado na dita porção retilínea (5); sendo que o eixo externo (7) se interliga a um eixo interno (12) por meio de um pino (13) com rasgo (14), e, no qual se aloja uma mola (15), com anel (16), e, é seguida, na parte inferior, por um elemento de encaixe (17) para o suporte (18) da lâmina superior (19). Em uma variante construtiva, o corpo principal (1A) apresenta elementos ondulados (20), ditos de encaixe dos dedos, para maior pega, e, o eixo externo (7A) apresenta formato cilíndrico, o que garante um formato mais anatômico na ferramenta de modo a facilitar o seu uso continuado sem que ocorram danos nas mãos do usuário.
