DISPOSIÇÃO CONSTRUTIVA APLICADA A CONJUNTO FLANGE PARA TUBO HELICOIDAL

Classificação IPC

Resumo técnico

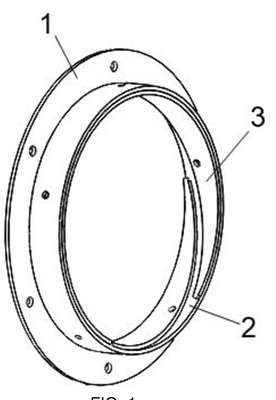

DISPOSIÇÃO CONSTRUTIVA APLICADA A CONJUNTO FLANGE PARA TUBO HELICOIDAL. O presente modelo de utilidade pertence ao setor de segmentos agroindustriais, e se refere, mais especificamente, a uma solução para a união de tubos helicoidais fabricados com chapas finas pelo processo de recravamento que possuem uma saliência em forma de hélice, região recravada, que necessitam de um flange que consiga contornar esta saliência. Para isso, apresenta-se um conjunto flange composto de três peças: no flange (1) é soldada a peça (2) que tem a função de fazer a ligação entre o conjunto flange e o tubo; a peça (2) é formada por parede circular dotada preferencialmente 6 furos distribuídos simetricamente, que tem a função de definir a posição da furação que será realizada na tubulação, sendo furos de referência; e a peça espiral (3) possui ao 5 furos preferentemente com o mesmo espaçamento da furação existente na peça (2), e tem a função de compensar a saliência existente na tubulação helicoidal fabricada pelo processo de recravamento.
