DISPOSIÇÃO APLICADA EM ABRIGO PARA ELEMENTO FILTRANTE FIXADO POR MEIO DE PRESILHAS NA GRADE TRASEIRA DE UM VENTILADOR AXIAL

Classificação IPC

Resumo técnico

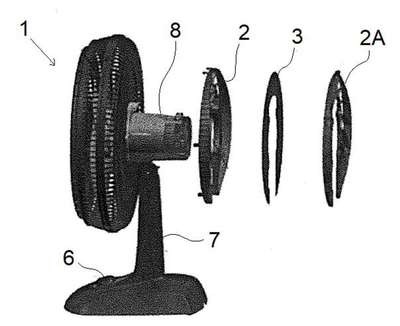

DISPOSIÇÃO APLICADA EM ABRIGO PARA ELEMENTO FILTRANTE FIXADO POR MEIO DE PRESILHAS NA GRADE TRASEIRA DE UM VENTILADOR AXIAL. A presente patente de modelo de utilidade pertence ao campo dos filtros aplicados em ventiladores axiais (1). De forma mais específica, o documento revela uma disposição aplicada em um abrigo (10) para acomodar um elemento filtrante (3), sendo o referido abrigo (10) fixado em uma grade traseira de um ventilador axial (1). O abrigo (10) compreende uma armação de fixação (2) e uma armação de fechamento (2A), sendo que a armação de fechamento (2A) se acopla por meio de uma pluralidade de clicks de fechamento (25) à armação de fixação (2). O abrigo (10) é fixado à grade traseira do ventilador axial (1) por meio de uma pluralidade de clicks de fixação (26), onde a armação de fixação (2), a armação de fechamento (2A) e o elemento filtrante (3) são dotados ainda de um rasgo (22) em formato substancialmente redondo e maior que o diâmetro da carcaça (8) do motor do ventilador axial (1).
