SISTEMA DE DIREÇÃO APLICADO EM BRINQUEDO

Classificação IPC

Resumo técnico

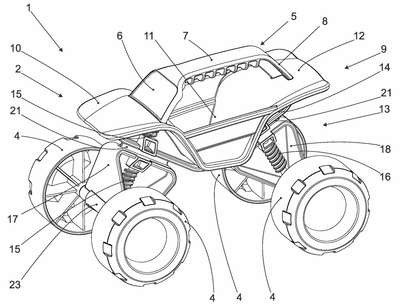

SISTEMA DE DIREÇÃO APLICADO EM BRINQUEDO. O presente pedido trata de um sistema de direção de veículos de brinquedos produzidos por injeção termoplástica, o qual permite que brinquedo faça curvas através da movimentação da direção dos eixos entre si. O carrinho de brinquedo (1) é composto por um corpo principal (2), quatro eixos (3) e quatro rodas (4). O corpo principal (2) representa uma carroceria (9), tendo uma porção superior (5) que representa o para-brisa frontal (6), capota (7) e para-brisa traseiro (8), onde a região representativa da capota (7) é a região de manuseio do brinquedo. O corpo principal (2) apresenta em sua porção inferior, de forma estilizada, o chassi (14) e suspensões dianteira (15) e traseira (16), compostas respectivamente pelos blocos de fixação (17) e (18) dos eixos (3) em cujas porções inferiores estão dispostos os orifícios (19) de alojamento dos eixos (3) das rodas (4). O corpo principal (2) possui linhas de articulação (20) dos blocos de fixação (17) e (18) dos eixos (3) das rodas (4), o que permite que os movimentos de direção do carrinho de brinquedo (1), a saber: direita, linha reta e esquerda, sejam determinados apenas pela inclinação da porção superior (5) da carroceria (9), correspondente à capota (7), ou seja, a região de pega, respectivamente para a direita, centro e esquerda.
