DISPOSIÇÃO CONSTRUTIVA APLICADA EM UM SISTEMA RETRÁTIL COM ACIONAMENTO PNEUMÁTICO PARA LEVANTAR E ESTICAR A LONA DO GRANELEIRO EM COLHEITADEIRAS

Classificação IPC

Resumo técnico

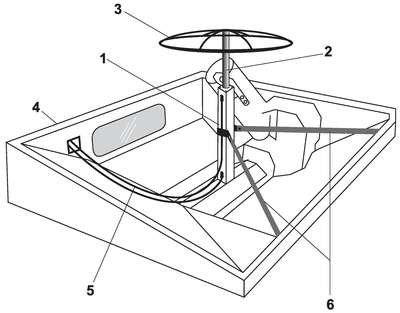

DISPOSIÇÃO CONSTRUTIVA APLICADA EM UM SISTEMA RETRÁTIL COM ACIONAMENTO PNEUMÁTICO PARA LEVANTAR E ESTICAR A LONA DO GRANELEIRO EM COLHEITADEIRAS. A presente patente de modelo de utilidade trata de um sistema retrátil com acionamento pneumático para esticar lona que cobre o graneleiro em colheitadeiras de grãos, destinados principalmente a levantar e esticar a lona de cobertura do graneleiro, de forma a impedir que se acumule águas de chuva em cima das lonas. Utilizando-se de um Cilindro Pneumático (1), que através de uma Haste do cilindro (2), levanta e abaixa um Suporte de lona (3), possibilitando que a lona em cima do graneleiro se levante e estique de forma a despejar a água de chuva que fica acumulada em cima da lona. O sistema pneumático é alimentado por uma Mangueira de PVC (5), que injeta ar do compressor da colheitadeira no Cilindro Pneumático (1), movimentando a Haste do cilindro (2) e o Suporte de lona (3) para cima e para baixo, possibilitando movimentar a lona, levantando-a e esticando-a. Todo o sistema é controlado através de um Quadro de Comando Manual Pneumático (4) e é sustentado preso as paredes do graneleiro através de Hastes de aço para a sustentação do cilindro Pneumático (6).
