DISPOSITIVO MECANIZADO TIPO TESOURA COM ACIONAMENTO MECÂNICO HIDROPENUMÁTICO PNEUMÁTICO E HIDRÁULICO PARA CORTE DE CANAL DAS AMOSTRAS DE AÇO E FERRO

Classificação IPC

Resumo técnico

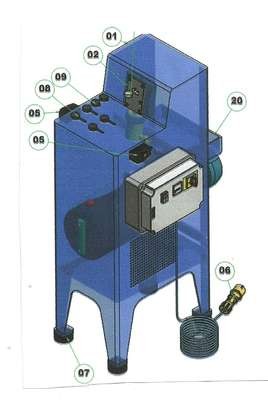

DISPOSITIVO MECANIZADO TIPO TESOURA COM ACIONAMENTO MECÂNICO HIDEOPNEUMÁTICO PNEUMÁTICO E HIDRÁULICO PARA CORTE DE CANAL DAS AMOSTRAS DE AÇO E FERRO. O pedido de modelo de utilidade refere-se um mecanismo automatizado de corte das amostras de aço e ferro destina-se ao corte do pino (cabo), preparação das amostras para envio ao laboratório, para análise metalográfica sendo a lança refratária do amostrador após coleta de aço líquido na panela é retirado e colocado para resfriamento endurecimento da amostra, após um período predeterminado de resfriamento esta lança com a amostra resfriada é quebrada, liberada após a liberação estas amostras necessitam ser preparadas para análise metalográfica a primeira fase consiste no corte do canal do cabo para o corte a amostra será utilizado o equipamento em epigrafe o operador libera, liga o equipamento no painel de controle lateral utilizando luvas, introduz o cabo da amostra na cavidade superior do equipamento aciona o equipamento pelo comando bimanual a unidade hidráulica aciona o cilindro que movimenta a faca inferior pressionando o cabo da amostra contra a faca fixa o esforço gerado entre as facas cisalha do cabo o pino, que fica armazenado na gaveta de sobras traseira do equipamento finalizando o processo libera as mãos do operado que retira a amostra cortada liberando para novo corte visando a fácil utilização e manutenção o dispositivo é compacto facas substituíveis parte móvel de fácil acesso e totalmente desmontáveis para manutenção inspeção e lubrificação sendo que este equipamento não se limita apenas ao corte da amostra apresentada podendo ser ajustado adaptado a vários tipos de amostras pode ter mais de um dispositivo de corte no mesmo equipamento e mais de um tipo de amostra em simultâneo no equipamento.
