DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONJUNTO DE MOVIMENTAÇÃO SUSPENSA DE PORTAS DE VIDROS

Classificação IPC

Resumo técnico

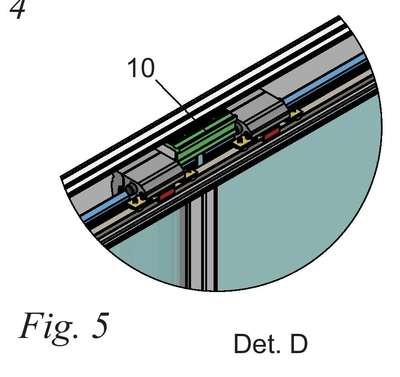

DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONJUNTO DE MOVIMENTAÇÃO SUSPENSA DE PORTAS DE VIDROS. É descrita a patente de modelo de utilidade pertencente ao campo dos dispositivos para armações de folhas de portas ou elementos similares para fechamento de aberturas, segundo meios de movimentos isentos de roldanas que compreende um conjunto de suspensão que se movimenta sobre a base (3) deslizante fixa no perfilado guia (1) superior, sendo que o batedor (5) lateral delimita com segurança o final do curso por contato exclusivo com o amortecedor (13) em conjunto com o click (4) do fixo. Todo o conjunto superior conta com a tampa (2) superior para acabamento. O perfilado U (8) encaixado na face superior do vidro equilibra a pressão para a sustentação, eliminando o risco de quebra. O conjunto de pinças (6) e (7) exercem a pressão para a suspensão sobre o perfilado U (8) e são equipados com os componentes para o deslizamento. O corte transversal demonstra a possibilidade segura de regulagem da altura do vidro entre as pinças (6) e (7) através de suas ranhuras de travamento, sendo as pinças (6) e (7) unidas pelos elementos de fixação (16) e (17) para o perfilado U (8). Este conjunto é completamente engatado na base (3) deslizante através das alças em "C" da guia (9) deslizante, cooperantes com o batedor (10) central, encaixado pela pinça traseira (7) e pinça frontal (6) provida da mola (14) que na parte inferior é composta pela guia (11) deslizante e dos raspadores (12), sendo que na guia inferior (9) se encaixam as escovinhas (15).
