DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PERFILADEIRA OU CONFORMADORA DE CHAPAS

Classificação IPC

Resumo técnico

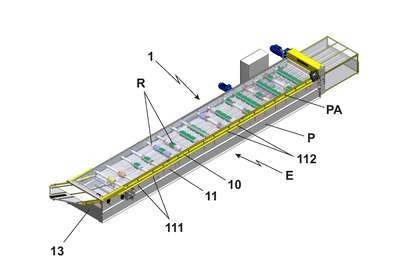

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM PERFILADEIRA OU CONFORMADORA DE CHAPAS. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em perfiladeira ou conformadora de chapas, pertencente ao setor técnico mecânico, mais particularmente, trata-se da construtividade dos suportes que compõem a bancada de conformação da perfiladeira ou conformadora de chapas, através da qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. A perfiladeira compreende uma estrutura (E) onde são fixos os suportes (1), que recebem nas faces superiores as longarinas (10), cada uma feita com chapa dobrada, formando quatro paredes nas quais são previstos rasgos (105) além de orifícios (102) para fixação das longarinas (10) nos suportes (1) que são feitos a partir de chapas cortadas e furadas a laser, formando as laterais (11), que são dotadas de rasgos verticais (111), em T, para acoplamento dos mancais superior (2) e inferior (3), e de furos (112) na porção vertical (102) para fixação das longarinas (10), além de outros furos ao longo das laterais (11) para acoplamento dos motores, roldanas e painéis de energia e controle.
