DISPOSIÇÃO CONSTRUTIVA APLICADA EM MECANISMO BASCULANTE DE ACESSO PARA MANUTENÇÃO DO SISTEMA DE AR CONDICIONADO PARA ÔNIBUS DUPLO PISO

Classificação IPC

Resumo técnico

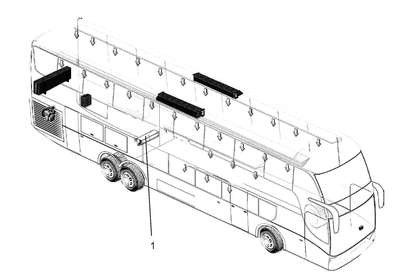

DISPOSIÇÃO CONSTRUTIVA APLICADA EM MECANISMO BASCULANTE DE ACESSO PARA MANUTENÇÃO DO SISTEMA DE AR CONDICIONADO PARA ÔNIBUS DUPLO PISO.Campo de Aplicação O presente modelo de utilidade refere-se a uma nova disposição construtiva aplicada em mecanismo basculante de acesso para manutenção do sistema de ar condicionado para ônibus duplo piso, capaz de permitir agilidade, segurança e ergonomia ao operador no momento da troca e manutenção de componentes da unidade evaporadora tipo split. O objetivo do presente modelo de utilidade compreende uma estrutura externa (1) provida de abas (2) para fixação junta a estrutura do ônibus na região do maleiro. A face frontal da estrutura externa (1) apresenta inferiormente três dobradiças (3), preferencialmente, que permitem a articulação de 180º da tampa basculante (4), sendo fixadas na posição fechada por parafusos (5) que fazem o fechamento e isolamento do sistema de ar condicionado junto a aba superior (6) da estrutura externa. A tampa basculante (4) abriga os ventiladores presos por parafusos (7) e presilhas (8), permitindo amplo espaço para o profissional realizar a manutenção do equipamento. Internamente, uma manta (9) envolve o mecanismo proposto evitando a propagação de ruídos e sons dos ventiladores para o interior do ônibus.
