DISPOSIÇÃO INTRODUZIDA EM MECANISMO PARA VENDA DE BEBIDAS EM LATA COM ACIONAMENTO POR GRAVIDADE

Classificação IPC

Resumo técnico

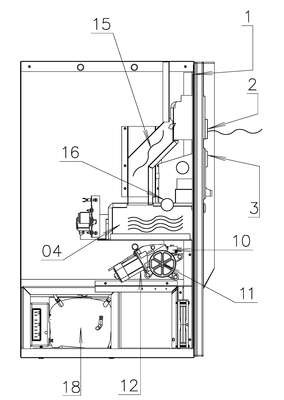

DISPOSIÇÃO INTRODUZIDA EM MECANISMO PARA VENDA DE BEBIDAS EM LATA COM ACIONAMENTO POR GRAVIDADE. Refere-se a um mecanismo instalado em ônibus para venda de bebidas em lata com acionamento por gravidade, através de compartimentos verticais em forma de canais ( 14 ), permite opção de sabor ( 6 e 7 ) ou mais, com painel ( 2 ) com opção de realizar o pagamento por leitor de QR code, cartão de debito/credito, inserindo notas ou moedas no moedeiro ( 3 ). Após confirmar o pagamento, o painel eletrônico de seleção ( 1 ) é liberado para que o usuário escolha o sabor desejado. Ao pressionar o botão de escolha do produto, proveniente da linha de cada opção de sabor ( 6 e 7 ) ou outro, o painel eletrônico ( 1 ) emite um sinal ao motor ( 12 ), acionando a concha ( 8 ), que ao ser rotacionada, despeja apenas uma lata por vez, retornando ao ponto inicial através do sensor ( 10 ) acionado pelo eixo ( 11 ). Ao cair na caixa coletora ( 5 ), a lata é detectada pelo sensor de validação ( 13 ), que encerra a venda. O sensor de estoque ( 9 ) fica posicionado na terceira lata e assim que sobrarem apenas duas latas, o sensor ( 9 ) é acionado e envia um sinal ao sistema de vendas, permitindo a venda de somente mais duas latas, bloqueando a venda sem estoque e emitindo alarme de recarga. Por ser destinado a instalação em ônibus, a máquina de vendas de latas possui alimentação por corrente contínua em 12/24/48/56 VDC, como estruturas para suportar solavancos e evitar ruídos de vibração das latas.
