EQUIPAMENTO PARA DETECÇÃO DE RASGOS EM CORREIA TRANSPORTADORA POR MEIO DE SENSOR DE VIBRAÇÃO INSTALADO EM CONJUNTO DE TUBOS POSICIONADO ABAIXO DA DITA CORREIA TRANSPORTADORA

Classificação IPC

Resumo técnico

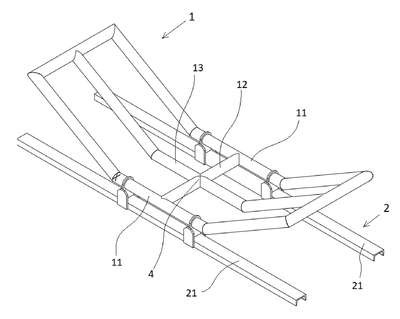

A presente patente de modelo de utilidade pertence ao campo das correias transportadoras, mais especificamente de um sistema de detecção de ocorrência de rasgos nas referidas correias transportadoras. É ensinado um equipamento para detecção de rasgos em correia transportadora compreendendo uma estrutura base (2) dotada de duas barras paralelas (21). Dois tubos paralelos (11) são fixados à estrutura base (2) por qualquer meio de fixação próprio para o fim. Um tubo perpendicular (12) aos tubos paralelos (11) é disposto na parte central do conjunto de tubos (1) ligando os dois tubos paralelos (11). Um tubo central (13) é disposto na porção medial dos tubos paralelos (11), fazendo uma interseção (4) no centro do tubo perpendicular (12), formando um conjunto de tubos (1) simétrico tanto no sentido longitudinal quanto no sentido transversal. O sensor (3) é instalado na porção inferior da intercessão (4) do tubo central (13) com o tubo perpendicular (12) recebendo os estímulos vibracionais transmitidos pelo conjunto de tubos (1) e processando os sinais elétricos recebidos, entregando um sinal elétrico em função da frequência.
