DISPOSIÇÕES APLICADAS EM RODÍZIO PARA PORTAS DE CORRER

Classificação IPC

Resumo técnico

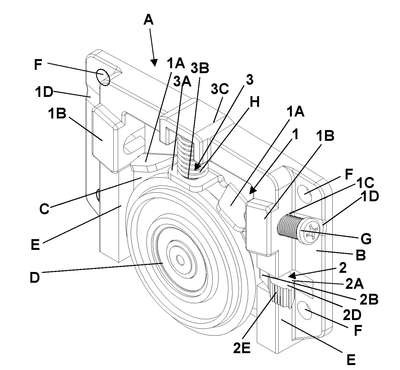

"DISPOSIÇÕES APLICADAS EM RODÍZIO PARAPORTAS DE CORRER", Refere-se o presente modelo ao campotécnico de dispositivos para linha moveleira, mais especificamente adisposições aplicadas em rodízio para portas de correr, que apresentacomo novidade: um conjunto de regulagem de altura bilateral (1) domecanismo anti-descarrilamento, composto por duas abas inclinadas(1A) em sentidos opostos, dispostas na face superior do carrinho dedeslizamento (C) da roldana (D), ressaltos laterais (1B) com porcasinternas (1C) e canaletas (1D) em sentido oblíquas, dispostas no corpobase retangular (B), por onde é rosqueado e direcionado o parafuso(G) que pressiona uma das abas inclinadas de regulagem do conjunto,que pode ser feito pela lateral direita ou esquerda, de acordo com anecessidade de uso; uma nova disposição nos dispositivos da trava demontagem (2); e no mecanismo anti-descarrilamento (3), formado poruma aba perpendicular superior / central (3A) do carrinho dedeslizamento da roldana, combinado com o compartimento superior /central (3C) do corpo base retangular, que permitem o encaixe e o usode apenas uma mola (H) central de trabalho, na ação de antidescarrilamento da roldana.
