PRANCHETA DE DESENHO INCLINÁVEL COM ROTAÇÃO

Classificação IPC

Resumo técnico

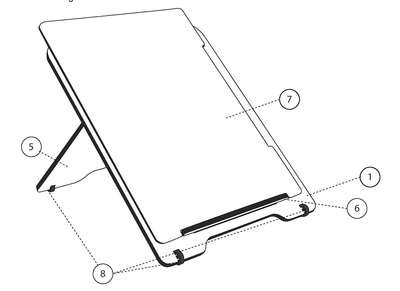

PRANCHETA DE DESENHO INCLINÁVEL COM ROTAÇÃO. Constituída por peças de encaixe, que permitem ângulos variados de inclinação, bem como a fixaçao da prancha de desenho na vertical e horizontal, por meio de um simplificado sistema de encaixe. A referida haste de regulagem possibilita o uso da prancheta com inclinações de 15º e 30º através de um simples mecanismo de travas (6), fixadas ao lado posterior da prancha de desenho (1) por meio de cola. Tal mecanismo permite que a prancheta seja facilmente armada e desarmada, ficando com apenas 2 cm de espessura quando está desarmada, o que em muito facilita o transporte da peça, que se propõe a atender a profissionais de desenho e áreas afins que necessitem de uma prancheta portátil leve e compacta. O presente modelo busca uma redução ao mínimo de elementos para a montagem em fábrica, facilitando também o manuseio e transporte para o usuário final. À exceção das dobradiças, porcas, parafusos e cola, todas as peças podem ser extraídas de uma única chapa, seja de acrílico, plástico, mdf ou madeira. Uma solução simples e de custos de produção relativamente baixos, de fácil manuseio e transporte.
