DISPOSIÇÃO EM REGISTRO DE PRESSÃO

Classificação IPC

Resumo técnico

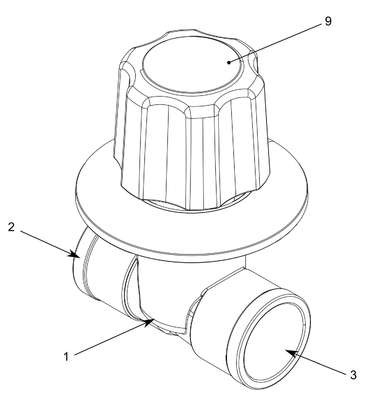

DISPOSIÇÃO EM REGISTRO DE PRESSÃO. O modelo de utilidade refere-se a uma disposição introduzida em registro de pressão destinado à abertura, fechamento e controle de vazão nas instalações hidráulicas prediais de água potável fria ou quente. A disposição em registro de pressão compreende um corpo (1) provido de dois orifícios externos, opostos e concêntricos, sendo um, de entrada (2), e, outro, de saída de água (3), com um terceiro orifício (4), ortogonal aos demais, dotado de rosca interna (5), onde se posiciona o mecanismo de controle (6), o qual é interligado ao corpo (1) por intermédio de uma porca com rosca (7) e composto por uma haste (8) que, interligada ao volante (9) é passível de acionamento do vedante (10), o qual é disposto sobre uma base (11), provida de um anel O?Ring (12), e, dita de deslizamento junto à câmara de passagem do fluxo de água (13), com variação de seu volume interno, e, consequentemente, do fluxo de passagem de água; sendo que, na mesma rosca interna (5), posiciona-se uma porca trava (14) e dotada de uma anel de deslizamento (15), de material polimérico autolubrificante; sendo, ainda, que o vedante (10) repousa sobre a sede (16), junto a qual, finaliza o prolongamento em forma de joelho (17) do orifício de entrada (2); e, finalmente, ao redor da sede (16), configura-se um rebaixo (18) complementando o volume da câmara de passagem do fluxo de água (13).
