CONSTRUÇÃO MODULAR APARAFUSADA DE ELEVADORES DE CARGA E PASSAGEIROS E PLATAFORMAS DE ACESSIBILIDADE SEM SOLDA

Classificação IPC

Resumo técnico

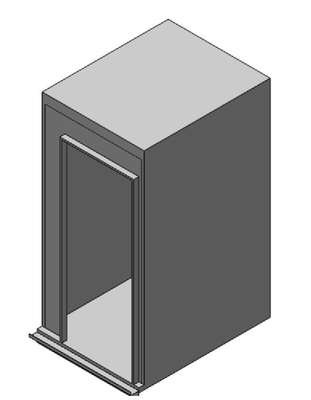

CONSTRUÇÃO MODULAR APARAFUSADA DE ELEVADORES DE CARGA EPASSAGEIROS E PLATAFORMAS DE ACESSIBILIDADE SEM SOLDA.O presente modelo de utilidade refere-se a um modelo de fabricação modularaparafusada, conjunto estrutural com perfis e chapas de aço zincadas a fogo, sem soldae sem pintura, (produção limpa) de elevadores de carga, plataformas de acessibilidadee elevadores de passageiros diferenciando-se dos modelos atuais dos quais apresentamsolda em sua estrutura. É compreendido por, estrutura da cabina (1), arcada da cabinapara elevadores convencionais com casa de máquinas (2), arcada da cabina paraelevadores hidráulicos(3), estrutura do contrapeso (4), vigas de sustentação da arcadada cabina (5), Conjunto máquina de tração (6), Suportes de corrediça (7), Guias (8),Suportes de polia de desvio (9), Suporte de fixação das guias verticais da cabina e docontra peso (10), Chapas de fixação da máquina de tração (11), Suportes de fixação dostirantes de tração (12), suportes de fixação dos limitadores de velocidade (13), Suportesde fixação do freio de emergência (14), Calço de fixação das molas de segurança (15).vista frontal do calço de fixação das molas de segurança (16) vista perspectiva do calçode fixação das molas de segurança (17).).
