TORRE PARA AVALIAÇÃO DA RESISTÊNCIA AO IMPACTO

Classificação IPC

Resumo técnico

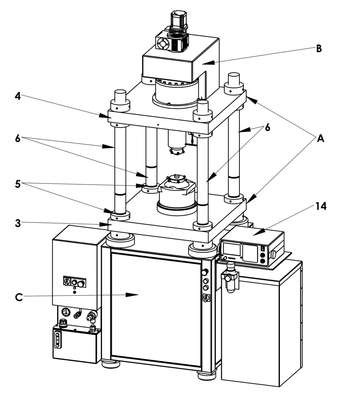

TORRE PARA AVALIAÇÃO DA RESISTÊNCIA AO IMPACTO. A Torre para Avaliação da Resistência ao Impacto possuir geometria construtiva prismática vertical (A) tipo auto portante ou de bancada com estrutura de alta rigidez mecânica; possui quadro de reação (1) com massa estrutural capaz de absorver as vibrações provenientes dos impactos gerados durante os ensaios, com peso de 1000 kg; possuir campos de ensaios (2) fixo ou ajustável com uma base inferior (3) uma base superior (4), com quatro furos passantes (5) e equidistantes próximo aos vértices, coincidentes com os furos da base inferior; possuir quatro colunas (6), nas dimensões de 1000 mm x Ø4 com rosca trapezoidal ou qualquer tipo (7) total; possuir porcas (8) de sustentação e ajuste vertical das bases superior e inferior; possuir sapatas (9) anti vibratórias para nivelamento da estrutura para absorver e amortizar as vibrações provenientes da frequência dos impactos; possuir três ou mais unidades eletroeletrônicas, mecânicas e pneumáticas,; servo controladas; possuir unidade geradora de impacto cíclico (B) integrada na estrutura, podendo ser servo hidráulica (10). Possuir variação de velocidade de impacto de 0,1 m/s a 5 m/s com precisão de 0.02 m/s, controle da frequência dos ciclos de 0,1 a 2 Hz, força de impacto variável, ajustável, fixa ou escalonada, através do software, até 100 Kn.
