DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ESTRUTURA PARA PAINÉIS FOTOVOLTAICOS

Classificação IPC

Resumo técnico

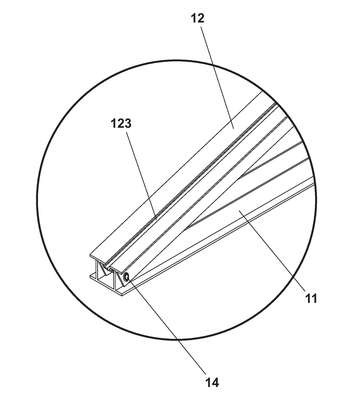

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ESTRUTURAPARA PAINÉIS FOTOVOLTAICOSTrata-se a presente patente de modelo de utilidade, de uma novadisposição construtiva introduzida em estrutura para painéis fotovoltaicos,pertencente ao setor metalúrgico, mais particularmente trata-se de umaestrutura de alumínio triangular para manter os painéis com a inclinação maisadequada para executarem sua função, através do qual são obtidos resultadospráticos, seguros e funcionais muito vantajosos. A estrutura para painéisfotovoltaicos compreende pelo menos duas estruturas triangulares (1), talcomo uma mão francesa, formadas pelos perfis inferiores (11), planos; pelosperfis superiores (12), inclinados e pelos perfis intermediários (13), que sãofixados por parafusos (14), formando a mão francesa; cada um dos ditosperfis superiores (12) forma um perfil único a partir de dois segmentos (121)em T, unidos por um segmento (122) em U, dotado no centro de um canal(1221) e formando na face superior uma abertura (123).
