CAIXA PARA CONEXÃO DE ENERGIA, REDE E IMAGENS, COM TAMPA BASCULANTE TRIPARTIDA.

Classificação IPC

Resumo técnico

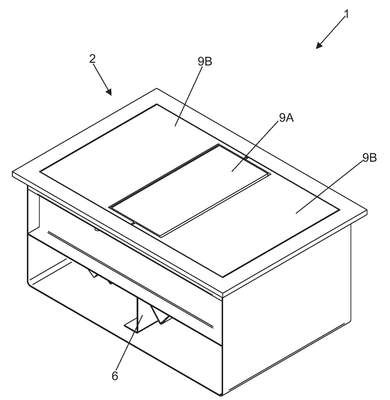

CAIXA PARA CONEXÃO DE ENERGIA, REDE E IMAGENS, COM TAMPA BASCULANTE TRIPARTIDA.A presente solicitação de patente de modelo de utilidade se refere a uma caixa (1) para conexão de energia, rede e imagens, segundo a qual é prevista uma tampa basculante tripartida (2), que permite aberturas totais ou parciais, de maneira a liberar o acesso total ou parcial ao interior da referida caixa e, desta forma, permitir as referidas conexões, conforme as necessidades. A caixa (1) contempla uma tampa basculante tripartida (2), sendo a mencionada caixa (1), com a tampa basculante tripartida (2), instalada ao nível do chão, ficando a caixa (1) no contrapiso (CP) e a tampa basculante tripartida (2) sobre o revestimento (R1). O modelo inclui, na tampa basculante tripartida (2), um setor central (9A) e setores laterais (9B), sendo que, a partir da abertura do mencionado setor central (9A), se projetam os cabos (C2) de energia, ligados em tomadas (T), bem como cabos (C2) provenientes de conectores (C1).
