DISPOSIÇÃO APLICADA EM GARRA ELEVADORA E MOVIMENTADORA DE PRODUTOS EM MÁQUINAS DE VENDAS AUTOMATIZADAS

Classificação IPC

Resumo técnico

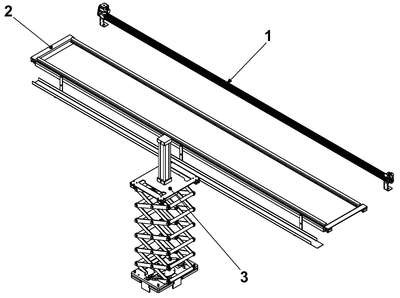

A presente patente de modelo de utilidade destina-se ao segmento tecnológico e de máquinas, mais precisamente refere-se a uma garra elevadora e movimentadora de produtos alocados em máquinas de autoatendimento 24 horas, mais conhecidas como vending machine, para venda de engradados de bebidas, botijões de gás, galões de água, entre outros; sendo esta garra completamente automatizada utilizando sistema eletropneumático para fazer o deslocamento dos produtos, contendo pistões e sensores nos quais identificam automaticamente a grade e seu conteúdo, retirando o produto vazio quando inserido pelo consumidor, armazenando-a no local apropriado e entregando um produto novo e cheia após o pagamento; o maior objetivo do presente invento é disponibilizar ao mercado setorial um dispositivo que permita a máquina de venda automática realizar um acoplamento perfeito da garra que irá recolher o produto que está sendo entregue pelo consumidor e lhe devolver um novo sem o mesmo sofrer danos algum pela máquina; a garra é basicamente constituída de um sistema pantográfico modificado, onde seus movimentos ocorrem através de braços alavanca que fazem um simples movimento de sobe e desce através das hastes laterais.
