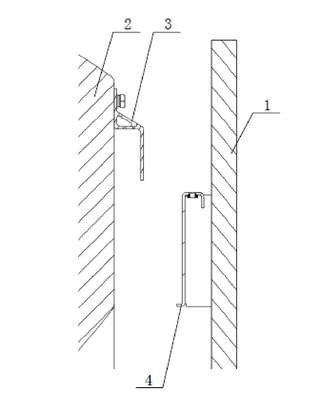

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA APLICADA EM ROLDANA de ALTERNATIVA COMPONENTES LTDA — IPC E05D 15/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 03/05/2019, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
O presente modelo de utilidade refere-se a uma nova disposição construtiva aplicada em roldana que compreende uma chapa móvel (2) dotada de cavidades (10) de encaixe das molas helicoidais (7) que auxiliam no alinhamento e amortecimento do sistema, por meio do acoplamento das cavidades (10) aos guias (14) dispostas internamente na carcaça (1). A chapa móvel (2) possui os ressaltos (11) para travamento do sistema, através dos rasgos de travamento (12) e logo abaixo os rasgos de travamento de segurança (20). A carcaça (1) possui as abas inferiores (16) para alinhamento com a porta, e os rebaixos com furos (17) para posterior fixação por meio de parafusos ou outro elemento de fixação, em ambos os sentidos, permitindo que a roldana possa ser instalada de forma sobreposta ou embutida. A regulagem de altura de curso da chapa móvel (2) ocorre conforme posição angular da engrenagem (4) posicionada no orifício (21), que faz girar mecanicamente o fuso (6) que se encontra mecanicamente introduzido no interior do acionador (5) que se movimenta de forma horizontal, encostado na rampa (15) fazendo com que o corpo móvel (2) esteja mais próximo ou mais afastado do trilho do móvel. O corpo móvel (2) é dotado dos rasgos (13) para encaixe das escovas de limpeza (8), próximas dos ressaltos (9) destinados ao acionamento de sistemas de amortecimento de movimento da porta que podem ser instalados de forma complementar nos trilhos do móvel.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
01/11/2022
RPI 2704
Arquivamento - Art. 33 da LPI
#11.1
16/08/2022
RPI 2693
Publicação do pedido de patente
#3.1
10/11/2020
RPI 2601
Pedido de patente depositado
#2.1
20/08/2019
RPI 2537
Exigência - art. 21 da LPI
#2.5
09/07/2019
RPI 2531
Requerimento de pedido de patente
#2.10
Número de Protocolo '870190041861' em 03/05/2019 15:53 (WB)
